Артикул:
m-116649
Характеристики
Тип прибора
—
Трассоискатель
Полоса пропускания режима «Эфир»
—
30 Гц … 8,6 кГц
Рабочие частоты генератора, Гц
—
512, 1024, 8192
Звуковой сигнал
—
Есть
Световая индикация
—
Есть
Все характеристики
261 732 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Генератор повышенной мощности до 180 Вт и дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-528.60Н:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.

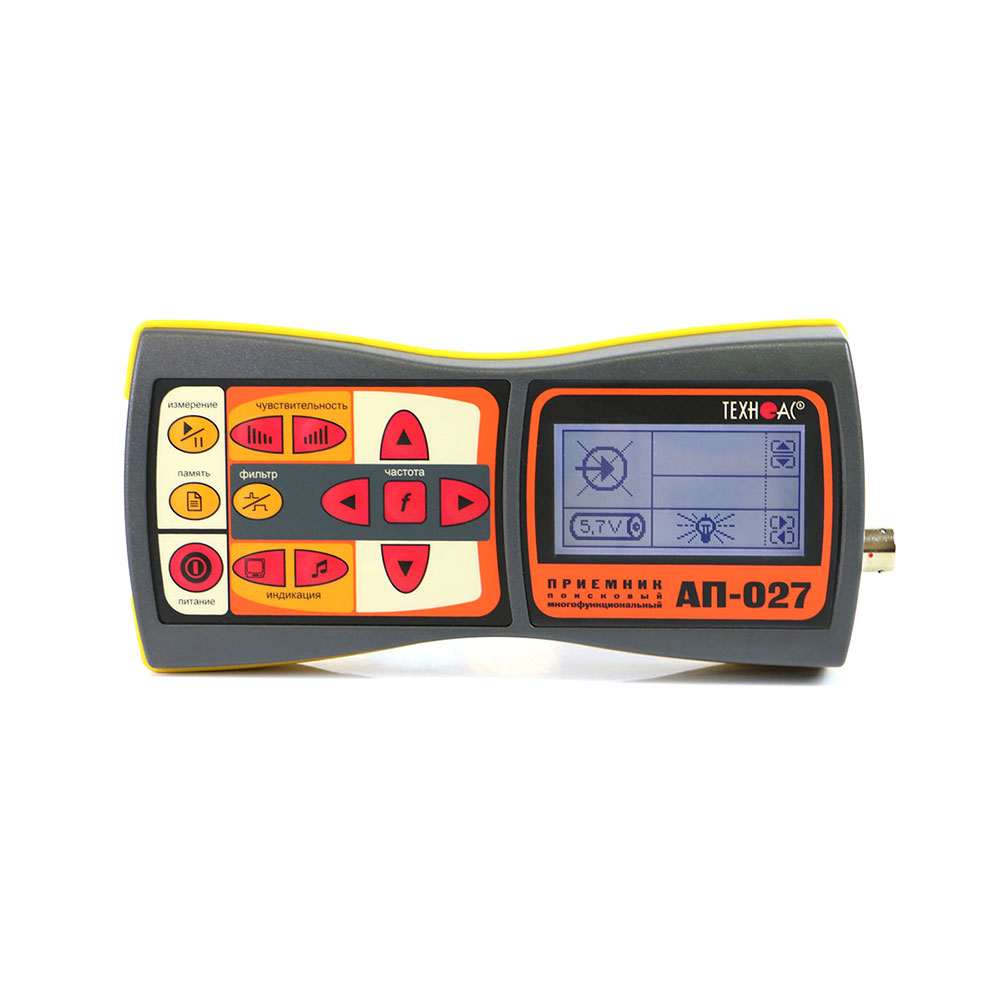

Особенности приемника АП-027:
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.

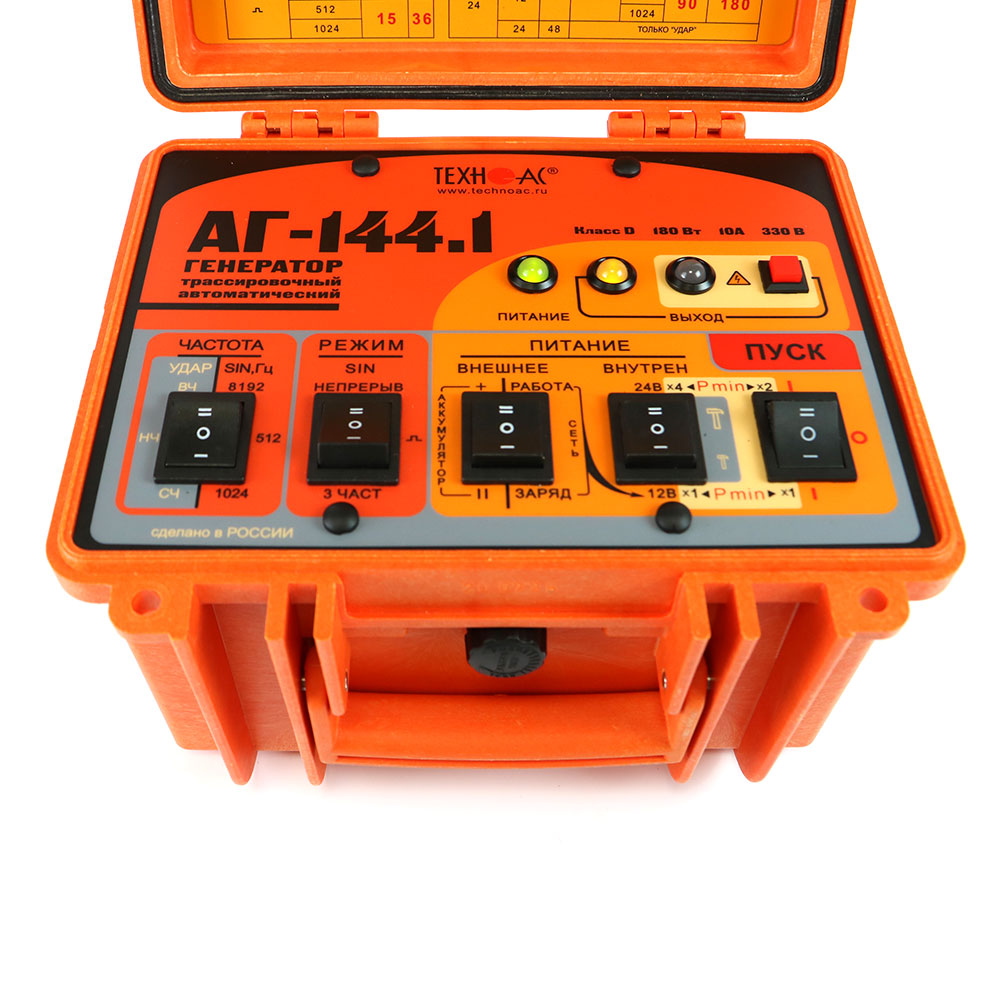

Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассоискателя Успех АГ-528.60Н:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Документы
|
Тип прибора
|
Трассоискатель |
|
Полоса пропускания режима «Эфир»
|
30 Гц … 8,6 кГц |
|
Рабочие частоты генератора, Гц
|
512, 1024, 8192 |
|
Звуковой сигнал
|
Есть |
|
Световая индикация
|
Есть |
|
Определение глубины залегания коммуникации
|
6 м |
|
Максимальное выходное напряжение
|
330 В |
|
Максимальный выходной ток
|
10 А |
|
Максимальная выходная мощность
|
180 Вт |
|
Дистанция трассировки
|
10 км |
|
Диапазон частот приёмника, Гц
|
50, 60, 100 … 450, 120 … 540, 512, 1024, 8192, 32768 |
|
Питание
|
Встр. аккумулятор / блок питания 15 В, Батарея 1,5 В тип АА - 4 шт. |
|
Тип дисплея
|
LCD, LED |
|
Класс защиты
|
IP65, IP54 |
|
Память
|
30 |
|
Гарантия, (мес)
|
24 |

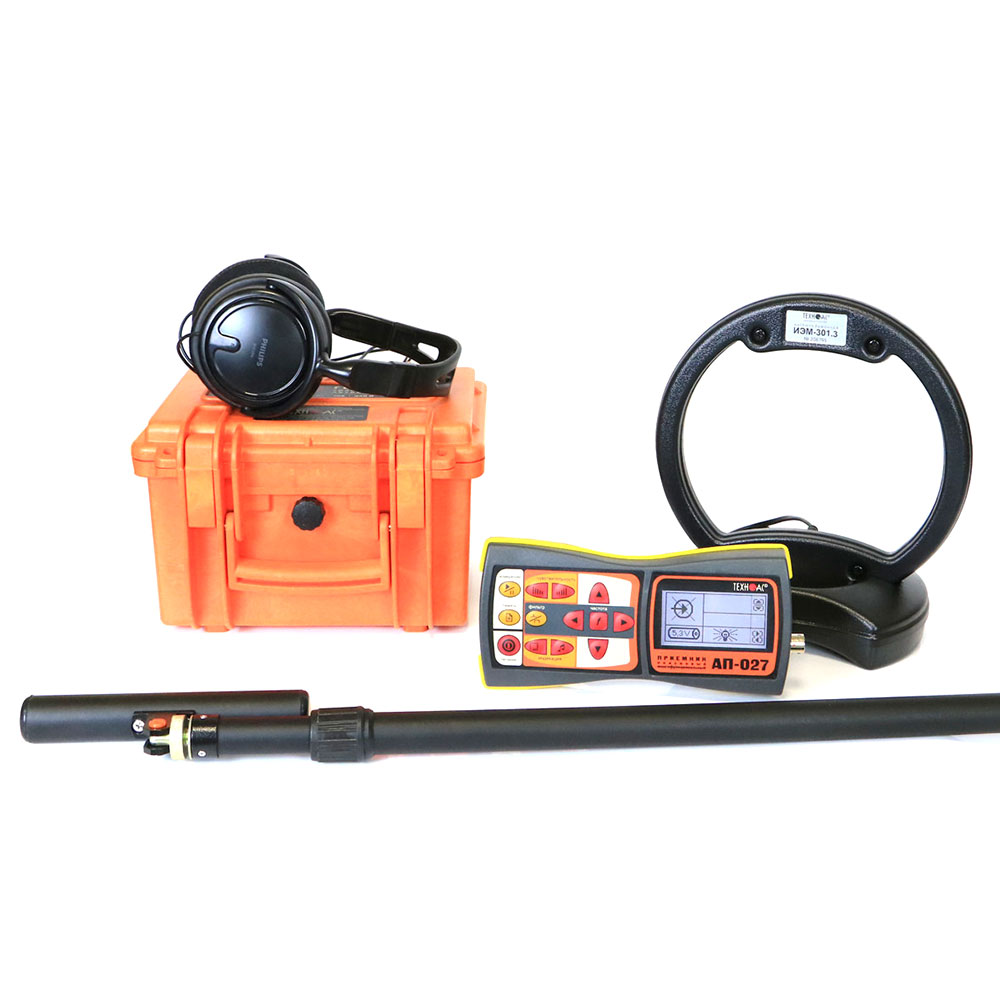

- Трассопоисковый приемник АП-027
- Генератор АГ-144.1
- Антенна индукционная ИЭМ-301.3
- Электромагнитный датчик ЭМД-247
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Источник питания ENP-120-12
- Кабель АГ144.02.020
- Кабель AG144.02.060
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Крестовая отвертка
- Батарейки для приемника (AA) 4шт
- Сумка для антенны ИЭМ-301.3
- Сумка для электромагнитного датчика ЭМД-247
- Сумка для генератора АГ-144.1
- Сумка для комплекта
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Руководство по эксплуатации 3шт
- Паспорт
| Характеристики приемника АП-027 | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
||
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220x102x42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Характеристики генератора АГ-144.1 | |||
| Частоты генерируемого сигнала, Гц | |||
| Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | ||
| Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | ||
| Режимы генерации | «SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
||
| Выходные параметры синусоидальной генерации | |||
| Максимальное выходное напряжение, В: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
||
| Выходная мощность, Вт: | |||
| - при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
||
| Допустимое сопротивление нагрузки | любое (0…∞) | ||
| Согласование с нагрузкой | автоматическое | ||
| Источники питания | - встроенный аккумуляторный комплект - сетевой блок питания |
||
| Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | ||
| Вес электронного блока, не более, кг | 8,5 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | ||
| Класс климатической защиты | IP54 | ||
| Характеристики электромагнитного датчика ЭМД-247 | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
| Характеристики индукционной антенны ИЭМ-301.3 | |||
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 | ||
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 | ||
| Тип корпуса | пластмассовый, герметичный | ||
